在钣金的设计中，工程师总需要做各种各样的成形，而我们在使用solidworks设计的时候，可以用成形工具做成形，而一些相对复杂的成形我们还可以使用压凹。以下我们将介绍成形工具与压凹的使用方法。

成形工具的制作与使用：

1.制作成形工具的模型；

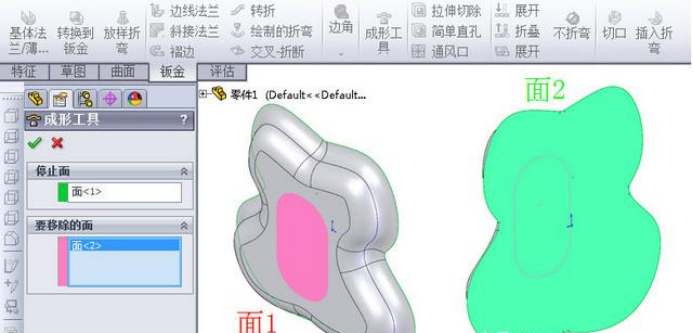

2.使用成形工具添加成形工具属性；

3.保存到成形文件夹；

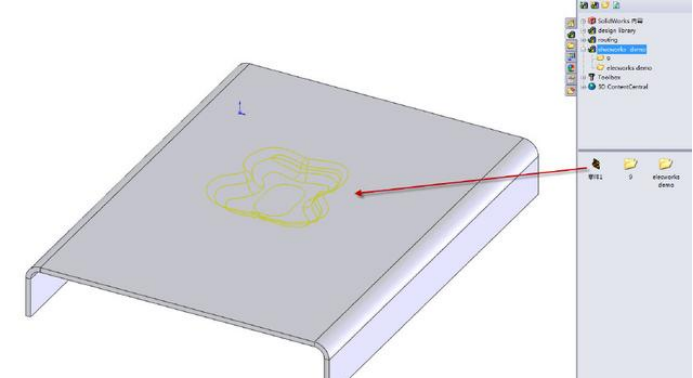

4.成形工具的放置；

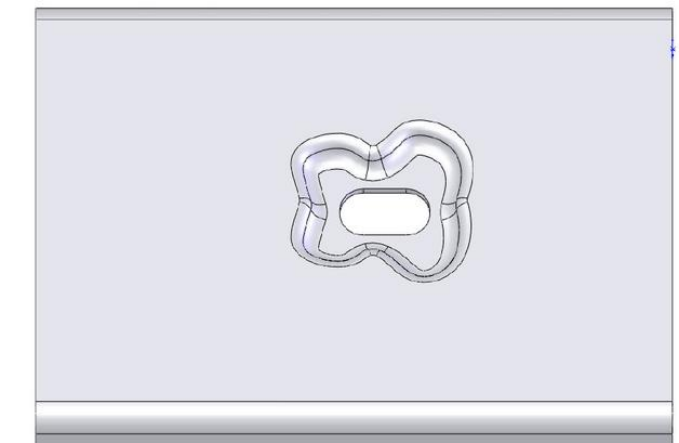

5.成形结果。

▲注意：在设计成形工具的时候，要注意成形工具的圆角问题。内部圆角>钣金产品最小折弯圆角+厚度。

压凹的使用：

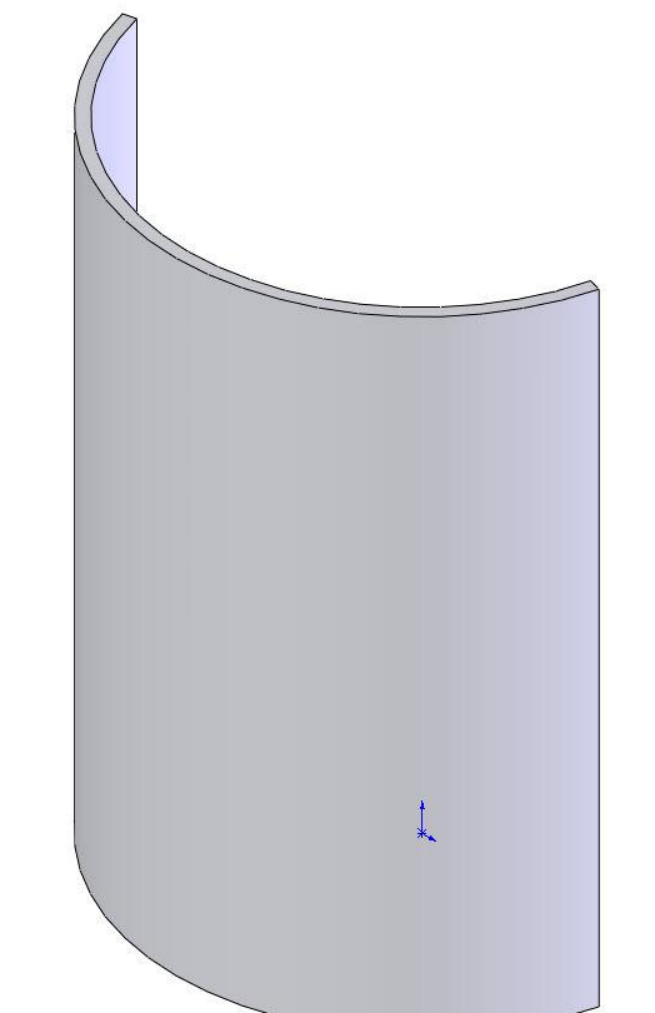

1.打开产品文件；

1）

2）

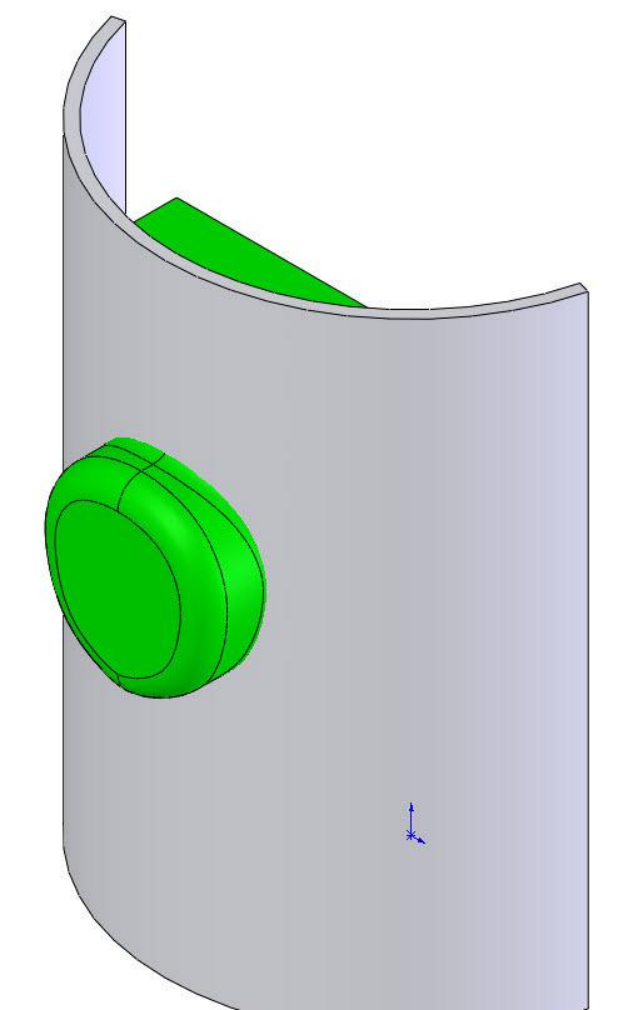

2.生成压凹的实体，这个实体与成形工具的意义一样，可以是输入的实体；

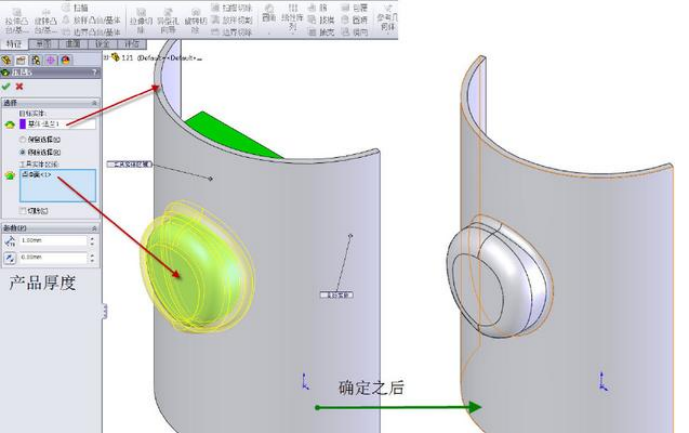

3.点击插入—特征—压凹，按图片选择并选择完成。

▲注意：在使用压凹的时候不存在圆角问题，但是为了符合实际的钣金设计，在压凹工具需要加圆角的部分要添加圆角。
