SOLIDWORKS Composer 机构链接运动 | 产品探索

我们已经学习了很多关于SOLIDWORKS Composer帮助我们制作产品运动的例子，利用SOLIDWORKS Composer强大的功能，我们可以实现多种复杂的模型动画。

其中有一种情况是，当我们处于某种需求之中，需要对类似的同机构模型，比如处在同一个圆心中的模型进行设计的时候，我们可能要重复一个动画，从而造成产生多余的关键帧。

这个时候，我们可以利用SOLIDWORKS Composer 机构链接运动，来实现子级对象以及父级对象的链接，从而简化操作。

具体做法是，我们先将模型打开，观察可以被链接的模型机构。

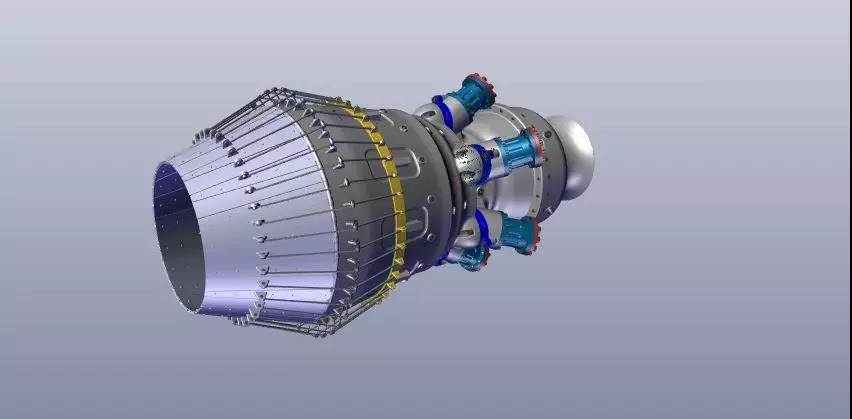

比如说这样一个航空发动机，内部的结构实际上是一个比较复杂的叶片旋转。

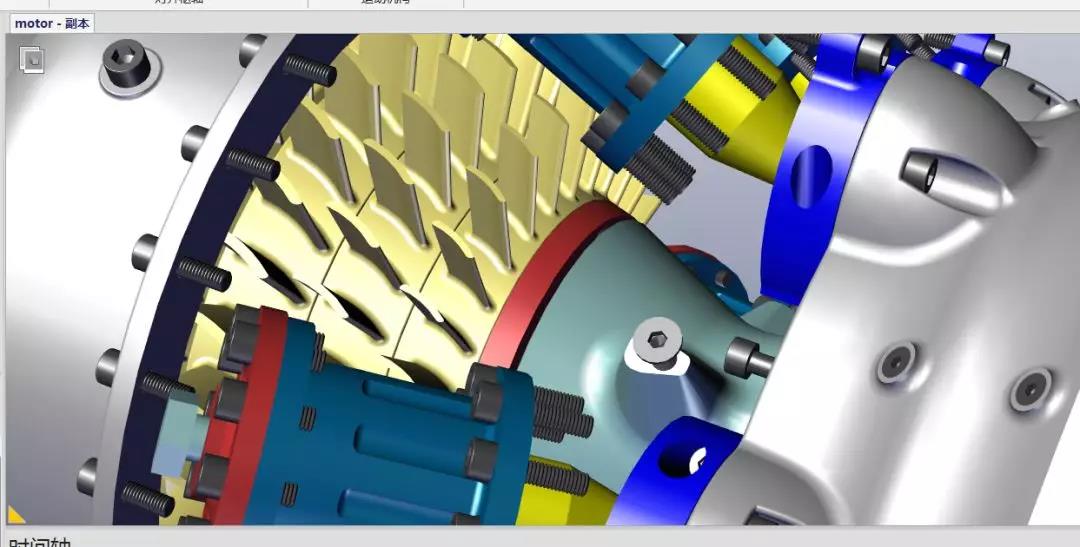

剖视到内部后，我们发现发动机尾部的三个叶片，其实可以按照一种方式来运动，那我们规定了第一个叶片的状态后，其余的叶片可以按照链接实现统一的运动。

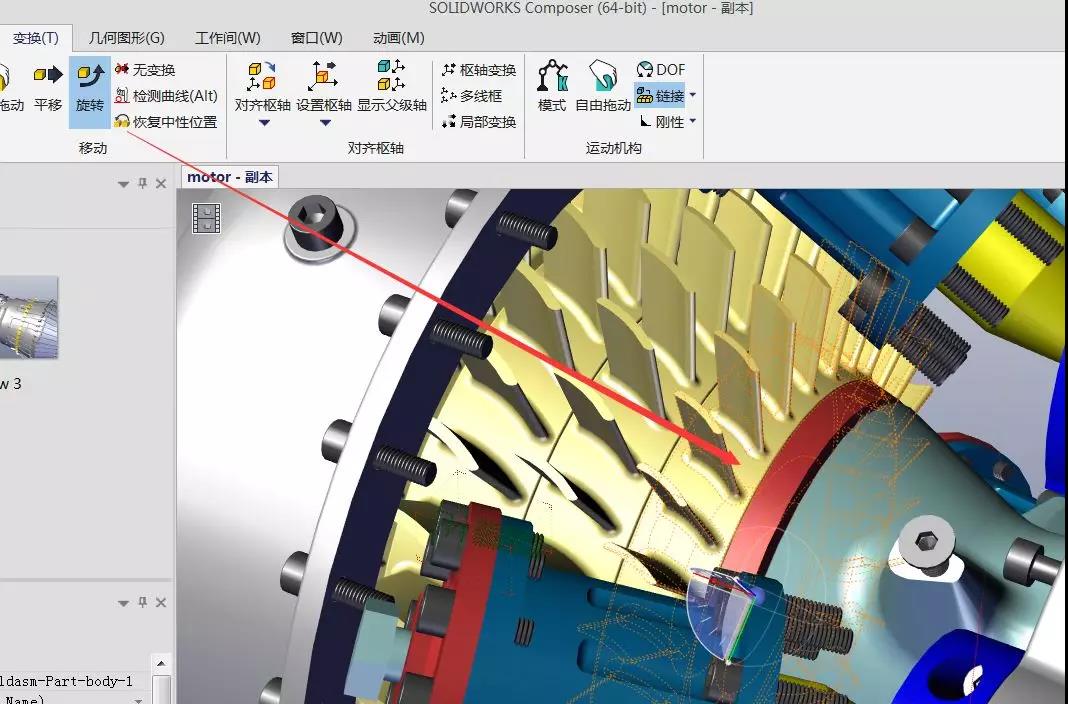

首先我们给第一个叶片增加旋转。

然后，我们在关键帧的末端，点击第二个叶片，选择链接。

将第二个叶片和第一个叶片进行链接，这里需要注意，子级是从动对象，父级是驱动对象，因此需要注意顺序。添加完成后，就可以发现两个叶片具备了同种运动。
